设备简介

  卫星C波段的频率范围是3625MHZ-4200MHZ，通常说（3.7-4.2GHz）。也就是说卫星在赤道上向我们发送的电视节目数据都在3625MHZ-4200MHZ这个频率范围内。

  移动通信5G频点主要为中低频段，中国移动是2.6GHZ和4.9GHZ，电信为3.4-3.5GHz，联通为3.5-3.6GHz，从频率上看，中国电信和联通的5G频率与卫星C波段的频率很接近，会对C波段的卫星信号产生领频干扰。5G滤波器的作用就是滤除掉移动通信的5G频率，让卫星C波段的信号顺利通过，它就是一个筛子，通过有效的，剔除无效的。

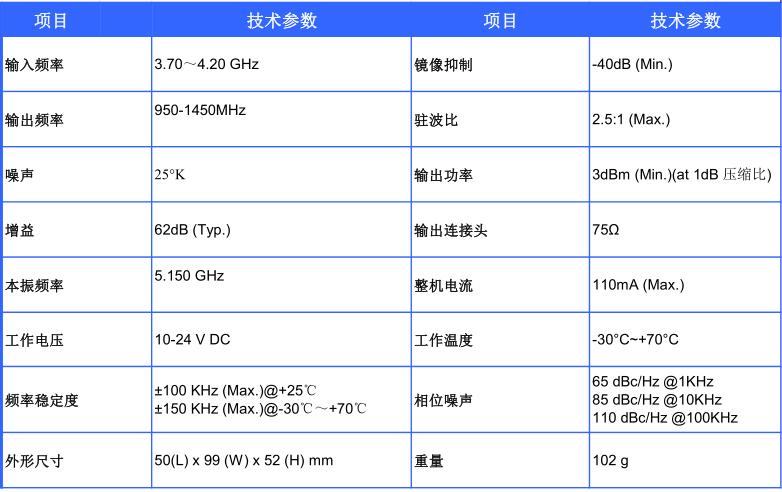

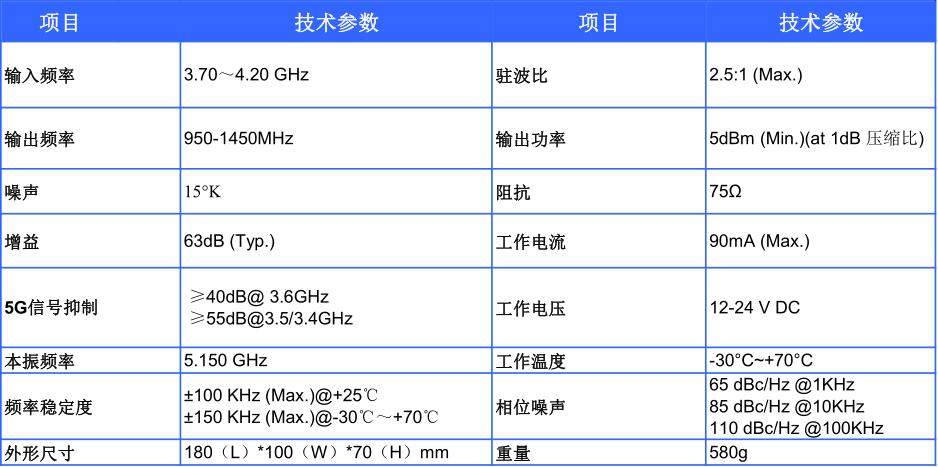

设备参数

工作频率：         3.7-4.2GHz

本振频率：        L.B. 5150MHz

                H.B. 5750MHz

本振频率稳定度：  2MHz（-40C~+70C）

在输入端本振泄漏： -45dBm

输出频宽：         L.B. 950-1450MHz

                H.B. 1550-2050MHz

变频增益：         65dB（min.）

增益平坦度：       ±1dB/36MHz

输出电压驻波比：  2.5:1

寄生频率排斥：     60dBm（max.）

杂讯指数：         17°K

供应电压：         13~24V/150mA（max.）

导波管：          WC-229

切换电压：         无

镜像排斥：         45dB（min.）

输出水准：        +5dBm（在1dB压缩点）

输出结构：         75同轴电缆

输入结构：         圆型导波管含圆盘

产品特点 ：

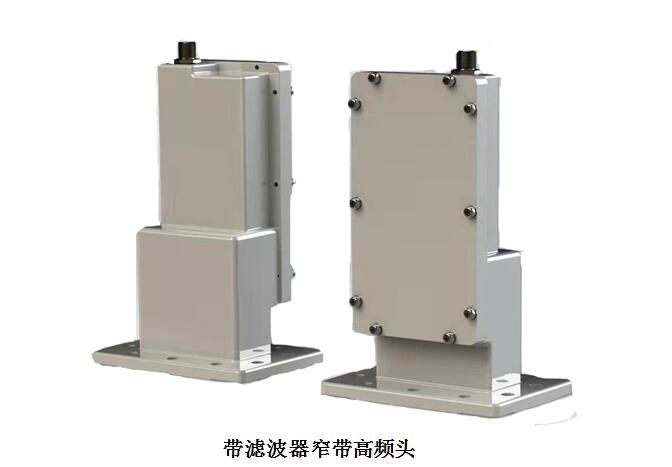

1.工程型带滤波器功能一体的窄带高频头、安装简单方便。
2.防水、防雷设计、产品使用周期长。
3.高清数字信号传输，低损耗、低噪声、高增益输出。
4.具有抑制外界信号辐射和抗5G干扰信号能力。

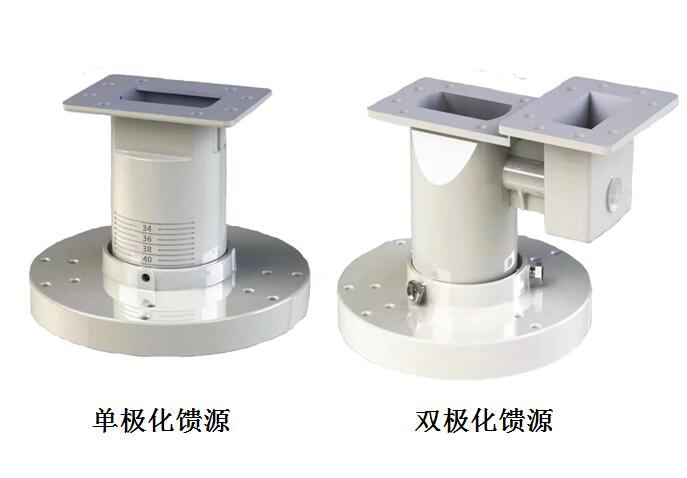

5.结合GL系列的C频段滤波器，单/双极化馈源使用效果最佳。

产品特点 ：

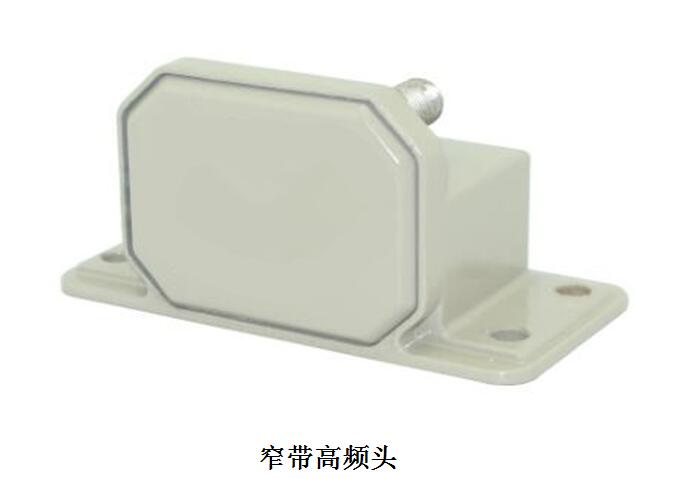

1.体积小、重量轻、安装简单方便。
2.防水、防雷设计、产品使用周期长。
3.高清数字信号传输，低损耗、低噪声、高增益输出。
4.结合GL系列的C频段滤波器，单/双极化馈源使用效果最佳。

技术参数：

1.频率范围:3.4-4.2GHz
2.f/D范围:0.33-0.45
3.反射损耗:>10dB
4.交叉极化隔离度:>20dB
5.RF口:符合WR229
6.温度范围:-50- +75℃
