设备简介

  TX3000模块式 3KW全固态立体声调频广播发射机采用目前国际上最先进的工艺技术及场效应管（MOS-FET）合成功放技术设计制造。3KW整机由1台PTX100LCD/S 100W激励器、3台PJ1000C-LCD 1KW MOS-FET末级功放、1台HC3-LCD合成器、19"标准机架、合理完善的连接系统5部分组成。高度独立的部件,合理精巧的构造,先进的技术,使整机具有高度的可靠性、良好的技术参数、和完善的保护系统,并且维护极为方便等一系列优点。

产品特点

·         激励器带有立体声锁相环技术;可在87.5MHz-108MHz范围于面板上以10KHz步进直接编程、改频、同时可以显示工作频率

·         功放末级采用MOS-FET技术

·         整机功放由3个PJ1000C-LCD独立放大器和一个先进的合成系统(HC3-LCD)组成的模块式结构;

·         合成器微带电路技术的耦合系统,除完成功率合成,还有完善的保护检测装置,以便彻底的检测设备(如不平衡过驻波比过温,过激励等)

·         功率放大器采用MOS场效应管,不仅提供了一个宽带的放大,而且MOS管的低输入高增益提高了整机效率,大约50W的激励输入功率,就可以达到或超过300W的输出功率

·         整机带有自动増益控制,当激励器功率发生波动时,自动控制相对稳定的输出功率;

·         由于完全无需调整,毎个部件都可达到高可靠性,易操作和稳定的性能标准

·         各个PJ1000C-LCD是由四个相同的具有高可靠性的300W功率放大器模块组成

·         PJ1000C-LCD使用高可靠性能的开关电源,保证各功放模块工作电压的稳定

·         整机具有先进的循环保护系统在系统发生故障时,系统先使激励功率减到最小0W,大约10S后再自动起动,这个步骤重复4次,如果故障继续存在,在90S后这个循环保护再启动4次,如果故障仍然存在,就停止启动,直至故障排除

·         使用中,如果一个或多个功放模块发生故障功放将自动的减小输出功率仍可继续安全发射;

·         提供遥测和遥控技术接口。

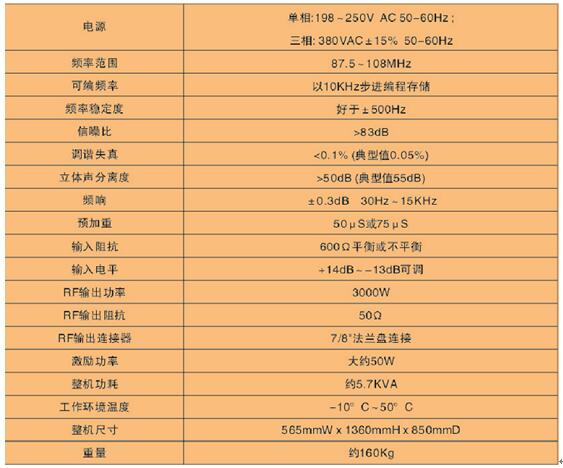

技术参数
